產品型號：GA24S-15、GA24S-15F、GA24S-25、GA24S-25F、GA24S-40、GA24S-40F、GA24S-50、GA24S-50F、GA24S-65、GA24S-80法蘭連接玻璃轉子流量計廠家性能參數表，工作原理與量程，安裝尺寸圖紙與接線，測量與故障作用，如果您對型號、價格選型與樣本說明書手冊感興趣，請聯系我們！！！
產品報價：
免費咨詢：0517-83309857
發郵件給我們：jsslyb@163.com
GA24S-15、GA24S-15F、GA24S-25、GA24S-25F、GA24S-40、GA24S-40F、GA24S-50、GA24S-50F、GA24S-65、GA24S-80法蘭連接玻璃轉子流量計系列玻璃轉子流量計與10S、20S、30S比較配備了保護罩，安全系數更高，不必從管道上拆下整機即可更換錐管與浮子等優點。
型號
| 公稱通徑
(mm) | 測量范圍 （L/h） | 精度（+%）
| 工作溫度
| 工作壓力
| |
水20℃ Water(L/h) | 空氣（101325pa 20℃） Air(m3/h) | |||||
GA24S-15 GA24S-15F
|
15 | 4~40 6.3~63 10~100 12~120 16~160 20~200 25~250 30~300 36~360 40~400 46~460 63~630 65~650 75~750 | 0.12~1.2 0.2~2 0.3~3 0.4~4 0.5~5 0.6~6 0.8~8 0.9~9 1.2~12 2~20 |
1.5 |
-20℃~+60℃或 -20℃~+120℃ |
≤1.0Mpa |
GA24S-25 GA24S-25F |
25 | 40~400 50~500 63~630 80~800 100~1000 120~1200 160~1600 200~2000 250~2500 300~3000 | 1.6~16 2~20 2.5~25 3~30 4~40 5~50 6~60 | |||
GA24S-40 GA24S-40F
|
40 | 160~1600 200~2000 250~2500 300~3000 400~4000 500~5000 | 5~50 6~60 8~80 9~90 12~120 |
≤0.9Mpa | ||
GA24S-50 GA24S-50F
|
50 | 250~2500 300~3000 400~4000 500~5000 630~6300 800~8000 1000~1000 1500~15000 | 10~100 12~120 16~160 20~200 30~300 |
≤0.7Mpa | ||
注：型號后帶F的為防腐型

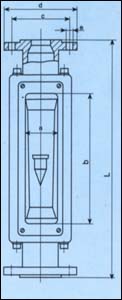

GV24型安裝尺寸
公 稱 | 窗口尺寸 | L | c | d | e | 重量 |
15 | 37×302 | 500 | Ø65 | Ø95 | 4-Ø14 | 6 |
25 | 52×294 | Ø85 | Ø115 | 10 | ||
40 | 64×278 | Ø110 | Ø145 | 4-Ø18 | 13 | |
50 | 94×266 | Ø125 | Ø160 | 18 |
※ 本公司可按照客戶要求定做，各種不同介質或流量范圍或不同連接尺寸及材質的轉子流量計，也可按
客戶要求定牌或來樣加工。
